Yeni tasarım mı, mevcut trafonun yenilenmesi mi?
İlk mesajda hangi işi istediğinizi açıklayın: yeni devre için tasarım değerlendirmesi, mevcut çizime göre üretim veya kullanılan trafonun yerine alternatif. Her durumda hazırlanacak bilgi farklıdır.
Mevcut parçada fotoğraf, etiket, pin şeması, sarım bilgisi ve çizim varsa ekleyin. Yalnızca dış görünüşü benzetmek, aynı trafonun elde edildiğini göstermez. Yeni tasarımda ise devrenin çalışma koşullarını tarif etmek başlangıç için daha faydalıdır.
1. Giriş ve çıkışları aralıklarıyla yazın
Girişin AC mi DC mi olduğunu ve en düşük, nominal, en yüksek değerlerini belirtin. Bir dönüştürücüde besleme girişini anlatıyorsanız bu gerilimin doğrudan trafo sargısına uygulanmadığını da dikkate alın; devre şeması bu ayrımı netleştirir.
Her çıkış için gerilim, sürekli akım ve varsa kısa süreli yük ihtiyacını ayrı yazın. Birden fazla çıkışın aynı anda mı yoksa farklı çalışma durumlarında mı yüklendiğini açıklayın. Üreticilerin trafo bilgi formları da giriş ve çıkış gereksinimlerini ayrı toplar. [1]
“24 V, 100 W trafo” ifadesi yerine, bu değerlerin girişe mi çıkışa mı ait olduğunu ve hangi yük koşulunda istendiğini belirtin.
2. Frekansı ve devre topolojisini belirtin
Şebeke frekansında çalışan bir trafo ile anahtarlamalı devredeki trafo aynı gereksinim listesiyle ele alınmaz. SMPS uygulamasında topoloji, anahtarlama frekansı aralığı ve biliniyorsa çalışma modu paylaşılmalıdır.
Flyback yapısında enerji depolama gereksinimi, diğer trafo uygulamalarından farklı bir tasarım yaklaşımı gerektirir. Bu nedenle yalnızca “ferrit trafo” demek topolojiyi tanımlamaz. [2]
Kontrolcü kodu, devre şeması, görev oranı sınırı veya sargı gerilim dalga şekli mevcutsa ekleyin. Henüz belirlenmemiş değerleri kesinmiş gibi yazmayın; hangi alanlarda tasarım desteği beklediğinizi açıklayın.
3. İzolasyon ve test beklentisini tanımlayın
Hangi sargılar arasında elektriksel izolasyon gerektiğini, çalışma gerilimlerini ve ürünün kullanım alanını belirtin. Varsa projenin tabi olduğu standardı ve onaylanmış test şartnamesini paylaşın. Test gerilimi, süresi ve uygulanacağı sargılar gibi ayrıntılar açıkça tanımlanmalıdır.
İzolasyon talebini yalnızca “yüksek izolasyonlu” diye bırakmayın. Talep edilen testin veya belgenin sağlanabilirliği teklif aşamasında ayrıca netleştirilir. Bir nüve ya da karkas belgesi, tamamlanmış trafonun veya cihazın bütün uygunluk gereksinimlerini tek başına karşılamaz.
4. Mekanik ve ısıl sınırları ekleyin
Ürünün sığacağı maksimum uzunluk, genişlik ve yüksekliği belirtin. PCB montajında pin aralıklarını, bağlantı yönünü ve çevredeki bileşenler için ayrılan boşlukları çizimle gösterin. Kablolu bağlantıda kablo boyu ve uçlandırma ihtiyacını yazın.
Ortam sıcaklığı, soğutma biçimi ve izin verilen sıcaklık artışı da değerlendirmeye dahildir. Trafo kayıpları ve sargı yapısı ısıl sonucu etkiler; yalnızca fiziksel olarak sığmak yeterli değildir. [3]
5. Numune, seri adet ve kabul ölçütlerini ayırın
İlk numune adedini ve öngörülen seri sipariş miktarını ayrı verin. Hedef teslim tarihini bir beklenti olarak paylaşın; termin, teknik inceleme ve tedarik değerlendirmesinden sonra netleşir.
Numunenin nasıl kabul edileceğini de baştan konuşun. Varsa endüktans, sarım oranı, DC direnç, kaçak endüktans ve izolasyon testlerine ait hedefleri, toleransları ve ölçüm koşullarını ekleyin. Eksik değerler için tasarım değerlendirmesi isteyin.
Kopyalayıp doldurabileceğiniz talep listesi
- İşin amacı: yeni tasarım / çizime göre üretim / mevcut parçaya alternatif.
- Uygulama ve varsa devre şeması veya kontrolcü bilgisi.
- Giriş: AC/DC, minimum / nominal / maksimum gerilim.
- Çıkışlar: her sargı için gerilim, akım ve yük durumu.
- Çalışma frekansı, SMPS ise topoloji ve bilinen çalışma modu.
- İzolasyon, test ve varsa standart gereksinimleri.
- Maksimum ölçüler, pin veya kablo düzeni ve montaj çizimi.
- Ortam sıcaklığı, soğutma ve ısıl sınırlar.
- Mevcut elektriksel hedefler ve ölçüm koşulları.
- Numune adedi, seri adet beklentisi ve hedef teslim tarihi.
Talebinizi Artek’e nasıl iletebilirsiniz?
Bu listeyi mevcut belgelerinizle birlikte Artek’e gönderebilirsiniz. Transformatör sayfasından hizmet hakkında bilgi alabilirsiniz. Uygulamanın üretime uygunluğu, test kapsamı ve teslim koşulları talebinize göre değerlendirilir.

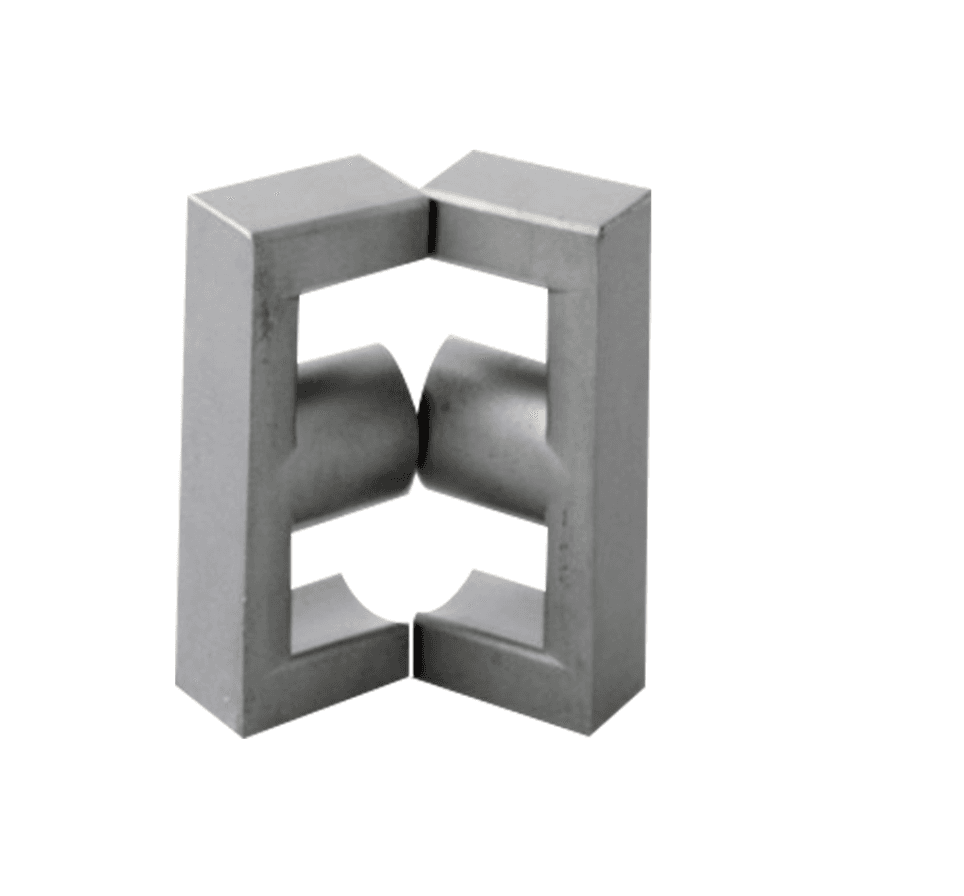

Aşağıdaki ilgili ürünler bölümünde trafo değerlendirmelerinde gündeme gelebilen EE ve ETD nüveler yer alır. Bunlar tamamlanmış özel trafolar değildir; belirli bir projeye uygunlukları ayrıca incelenmelidir.
Sık sorulan sorular
Elimde yalnızca numune varsa teklif isteyebilir miyim?
İlk değerlendirme için numune fotoğrafı, okunabilen kodlar, ölçüler ve kullanım bilgisi paylaşabilirsiniz. Eksik elektriksel bilgiler için hangi ölçüm veya ek belgenin gerektiği ayrıca belirlenir.
Güç ve çıkış gerilimi belli; nüveyi de seçmeli miyim?
Mevcut tasarımınız bir nüve belirtiyorsa bunu paylaşın. Yeni tasarımda kesinleşmemiş bir nüveyi zorunlu parça olarak yazmak yerine hacim ve çalışma gereksinimlerinizi belirtin.
